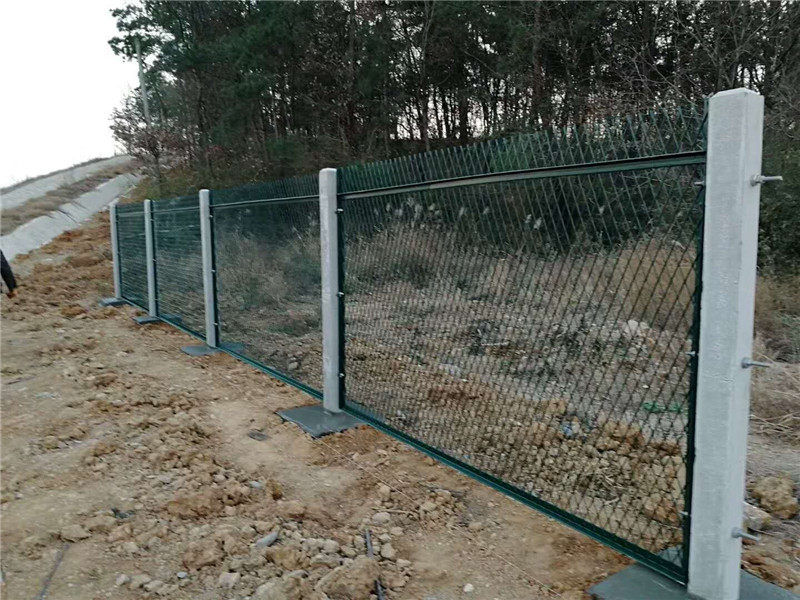

钢板网防护栅栏

[来源:原创]    [作者:bairui]    [日期:2020-03-07 09:30:22]    [热度:]

    图纸参考钢板网防护栅栏专项设计图蒙华线防 2017

    网片大小 1750*2790   2150*2790mm

    钢板网防护栅栏的材质采用低碳钢板,厚度 3mm ,规格为短节距 55mm 长节距 120mm ,丝梗宽度 3.0mm ,钢板网护栏网片的材质采用低碳钢板,其化学性能和机械性能应满足【碳素结构钢和低合金结构钢热轧钢板和钢带】( DB/T912-2008 )。铁路护栏网

13333081799 (3)

    钢板防腐处理前厚度 3.0mm 允许偏差 ±0.22mm 。

    丝梗宽度 3.0mm 极限偏差不应超过基本尺寸的 10% 即 ±0.3mm 。

    网格短节距 55mm ,极限偏差 +2.70mm , ——2.20mm 。

    网格长节距 120mm 极限偏差 ±3.0mm 。

    网片制作精度要求:长度误差 ≤2.5mm ,高度误差 ≤3.0mm 。

    网面平整度要求:整体两边翘起小于 50mm ,波浪形翘起时,两边小于 35mm ,中间小于 25mm 。

    钢板网弯曲性能要求 : 弯曲 90° 无折断现象。

    钢板网防护栅栏栏片边框采用 Q235 等边角钢( 40mm*40mm*4mm ),护栏网其尺寸、外形、重量及允许偏差、技术要求等满足【热轧型钢】( GB/T706-2008 )的规定。

13333081799 (4)

    钢板网隔离栅角钢边框与钢板网的焊接,对焊接产生的变形,应进行平整处理。焊接强度应大于 1kn ,焊接点推落数小于 4% ,现场焊接后的外露刚才,均应涂刷与浸塑网片同颜色的油漆。

    钢板网防护栅栏成型后,应整体进行热浸塑处理。链接螺杆与防盗螺栓采用镀锌处理。

    在安装就位时,整张网面应平整、无断丝,网格无明显歪斜。成型栏片尺寸误差 ≤5.0mm ,预留螺栓孔误差竖向 ≤3.0mm ,横向 ≤3.0mm 。
